雙堿法脫硫塔-雙堿法脫硫塔的實際應用過程

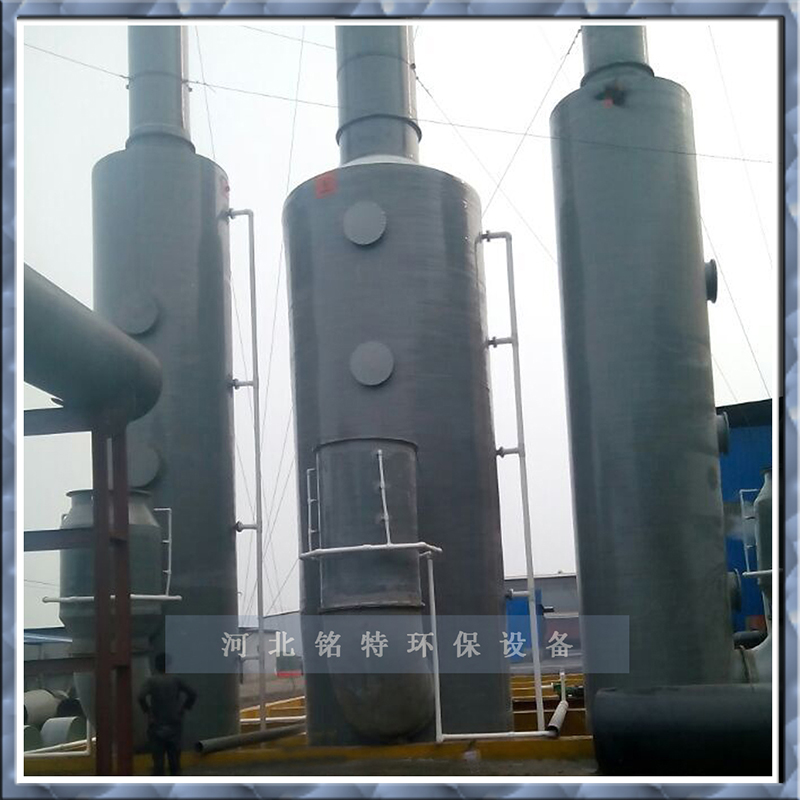

雙堿法脫硫塔

雙堿法脫硫工藝流程如下：脫硫工藝主要包括5個部分：吸收劑制備與補充；吸收劑漿液噴淋；塔內霧滴與煙氣接觸混合；再生池漿液還原鈉基堿；石膏脫水處理。采用鋼爐的煙氣經換熱降溫到≤200℃，經煙道從塔底進入脫硫塔。在脫硫塔內布置若干層數十支噴嘴，噴出細微液滴霧化均布于脫硫塔溶積內，煙氣與噴淋脫硫液進行充分汽液混合接觸，使煙氣中SO2和灰塵被脫硫液充分吸收、反應，達到脫塵除SO2的目的。經脫硫洗滌后的凈煙氣經塔頂除霧器脫水，經脫硫塔上部進入煙囪排入大氣。脫硫循環液經塔內氣液接觸除SO2后，經塔底管道流入沉淀池在此將灰塵沉淀下來，清液經上部溢進入反應再生池，在池內與石灰乳液制備槽引來的石灰乳進行再生反應，再生液流入泵前循環槽補入Na2CO3，由泵打入脫硫塔頂脫除SO2循環使用。其中再生產出的CaSO3及煙氣中過剩氧生成的CaSO4于沉淀池中沉淀分離。
